MST5-20_30_60_M 完整型号拆解（THK MST 微型滚珠行程衬套）

1. MST：产品系列代号，THK 滚珠复合型行程衬套（可同时做直线滑动 + 旋转复合运动，微型精密导向件）

   MST结构图纸

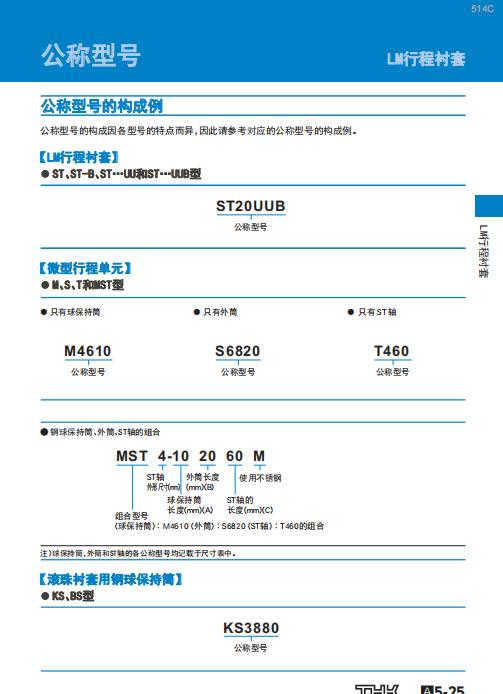

   型号编码说明

2.

3. 5：轴径规格，配套 ST 轴外径 φ5mm
4. 20：衬套总外径 20mm（外筒直径）
5. 30：衬套整体长度 30mm
6. 60：允许最大有效行程 60mm
7. M：标准后缀，代表标准钢珠保持架通用型（无特殊防尘 / 加长保持架）

二、产品核心特性

1. 一体滚珠保持筒结构，滑动、旋转同步实现，体积小巧；

2. 适配 φ5 光轴，多用于检测仪器、微型滑台、光学设备、小型自动化模组；

3. 滚动摩擦，阻力低、重复定位顺滑，相比普通直线轴承无间隙卡顿；

4. 标准款 M 默认无加长防尘，粉尘多工况可选带防尘密封定制款。

三、简易选型对照

• MST4-10_20_50-M：轴径 4，外径 10，长度 20，行程 50

• MST5-20_30_60-M：本次型号，φ5 轴标准通用款

• MST6-25_35_80-M：轴径 6，大负载加长行程版本

四、安装使用要点

1. 配合光轴需研磨级精密轴，表面粗糙度 Ra0.8 以内；

2. 仅适合轻载往复 / 旋转复合运动，不适合重型切削设备；

3. 润滑选用低粘度润滑脂，定期补充延长滚珠使用寿命。
