THK直线导轨（LM Guide）安装指南（完整版）
一、安装前准备（精度基础，缺一不可）
1. 环境要求
温度：20±2℃，避免热胀冷缩导致精度漂移。
湿度：40%–60%，防止导轨锈蚀。
洁净度：ISO 8 级以上，无粉尘、切屑、油污；安装区需配备防尘罩，异物进入会直接加剧磨损。
2. 工具与耗材清单
类别 | 明细 | 要求 |
精密工具 | 数显扭矩扳手、千分表（0.001mm）、激光水平仪、等高块 | 扭矩扳手精度 ±1%，在检定有效期内 |
辅助工具 | 无尘布、工业酒精、铜锤（禁用铁锤）、专用推块 | 避免敲击导轨 / 滑块，防止滚道损伤 |
耗材 | THK LG 系列润滑脂、不锈钢垫片（0.01–0.1mm）、防锈油 | 润滑脂型号匹配，不可混用不同类型 |
3. 部件检查与清洁
导轨检查：开箱查看导轨无磕碰、划痕、变形；基准面（有线标一侧）无锈蚀、毛刺。
滑块检查：滚珠 / 滚柱无脱落、损伤；保持架完好；手动轻推滑块，移动顺畅无卡顿。
- 清洁步骤：
导轨：用无尘布蘸工业酒精擦拭基准面与安装面，彻底清除出厂防锈油；清洁后立即涂低粘度主轴油防锈。
滑块：内部滚道用无尘布清洁，严禁残留纤维或杂质。
安装基面：用油石去除毛刺（倒角半径≤3.5mm），清洁至粗糙度Ra≤1.6μm；平面度误差≤0.05mm/10m。
二、导轨安装流程（单轴 / 双轴通用，严控基准与扭矩）
1. 基准侧定位（核心：线标对齐）
将导轨线标一侧紧贴设备基座侧向基准面（THK 出厂线标为基准标识）。
导轨轻放至安装面，手动预紧螺栓（仅贴合，不拧紧），确保导轨无偏移、无翘曲。
2. 预固定与精度初调
单导轨：从中间向两端对角线预紧螺栓，分 2 次轻拧，避免局部变形。
双导轨：先固定基准导轨（有线标），再以其为基准调整从动导轨，侧向平行度≤0.02mm/m。
直线度检测：千分表表头垂直导轨面，沿全长移动，读数波动≤5μm/m（高精度设备）；超差时用薄垫片（0.01mm） 微调导轨底部。

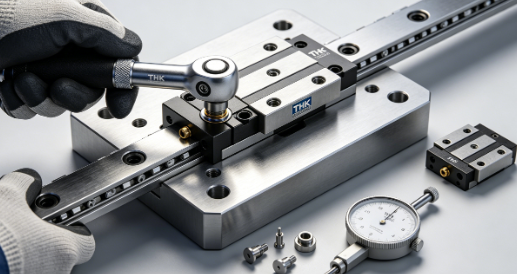

3. 最终扭矩锁紧（分阶段，防变形）
M8 螺栓：分 3 次拧紧→10N・m→20N・m→25N・m（最终）。
M10 螺栓：最终扭矩45N·m（具体以导轨型号手册为准）。
顺序：中间→两端、对角线交叉，确保导轨均匀受力，避免扭曲。
4. 基准侧压块固定（可选，高精度场景）
侧向压块按500mm 间距布置，预紧后以最终扭矩的 80% 锁紧，防止导轨侧向位移。
三、滑块安装要点（防损伤、控预紧、保顺畅）
1. 安装前润滑
滑块注入THK LG 系列润滑脂，填充量为滑块内部空间的1/2–2/3，均匀涂抹滚道与滚珠，避免干摩擦。
2. 滑块装配（严禁敲击！）
方向识别：滑块基准面（有线标） 与导轨基准面一致，避免装反。
轻套入：双手托住滑块，缓慢推入导轨，全程无冲击、无强制推入；阻力过大立即停止，检查清洁度与对齐度。
多滑块：间距均匀，同步移动无卡滞；工作台连接前，手动推动滑块全行程，阻力均匀、无异响。
3. 工作台连接（对角线锁紧）
工作台轻放至滑块上，预紧连接螺栓，对角线顺序分 2 次拧紧，最终扭矩为导轨螺栓的60%。
禁止单侧强拧，防止滑块偏载、滚道变形。
四、安装后精度验证（必做，确保达标）
1. 手动运行测试
空载推动滑块全行程，移动顺滑、无卡顿、无异常噪音；阻力均匀，无局部阻滞。
2. 精度复测
直线度：千分表复测，误差≤5μm/m（高精度）/≤10μm/m（普通精度）。
平行度（双导轨）：两滑块高度差≤0.01mm/m，侧向间隙均匀。
定位精度：全行程重复定位误差≤±2μm（高精度设备）。
3. 负载试运行
空载运行 3–5 个全行程，复检精度；逐步加载至额定负载，运行无异常，精度无漂移。
五、润滑与防尘（延长寿命核心，定期维护）
1. 润滑规范
首次润滑：安装后立即补脂，确保滚道油膜完整。
- 润滑周期：
低速（≤0.5m/s）：每 1000 小时补脂 1 次。
高速（≥1m/s）：每 300–500 小时补脂 1 次。
禁止混用不同品牌 / 型号润滑脂，避免化学反应导致失效。
2. 防尘防护
两端安装防尘端盖，导轨加装伸缩护罩 / 钢带防护罩，阻挡切屑、冷却液进入。
恶劣环境（粉尘 / 切削液）：选用密封型滑块（DD/KK），定期清洁密封件。
六、常见错误与避坑指南
清洁不到位：残留防锈油 / 杂质→运行卡顿、滚道磨损；必须彻底清洁基准面并涂防锈油。
扭矩不当：过紧→导轨扭曲、滑块卡死；过松→精度漂移、振动；严格按 THK 推荐扭矩分阶段锁紧。
敲击安装：铁锤敲击导轨 / 滑块→滚道损伤、精度永久失效；全程用铜锤或无冲击装配。
预紧力失控：预紧过大→摩擦力激增、发热；过小→刚性不足、振动；按型号匹配预紧等级（C0/C3/C5）。
环境不达标：高温 / 高湿 / 粉尘→锈蚀、磨损加速；安装与使用环境严格控温、控湿、防尘。
七、官方规范与安全提示
导轨 / 滑块禁止自行拆卸，内部组件脱落会导致精度丧失、无法修复。
安装时佩戴防静电手套，避免汗液腐蚀基准面。
废弃包装与旧润滑脂按工业垃圾分类处理，合规环保。
